Что такое дифференциал в автомобиле и как он работает

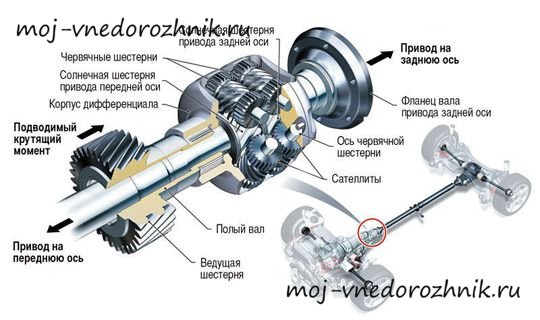

Система Trosen

Вот еще одна блокировка межосевого дифференциала. Что это такое? Она представляет собой корпус, две полуосевые шестеренки с сателлитами и выходными валами. Считается, что блокировка такого типа наиболее эффективная и совершенная. Нередко данную систему можно увидеть на новых внедорожниках европейского и американского производства.

В основе лежат червячные колеса в количестве двух пар. В каждой паре имеется ведущее и ведомое колесо – полуосевое и сателлит. Принцип действия основан на особенностях червячных шестерен. Если каждое колесо имеет одинаковое сцепление с дорогой, тогда блокировка не будет задействована, а дифференциал будет работать в обыкновенном режиме.

Включение блокировки межосевого дифференциала осуществляется, если одно колесо начнет вращаться быстрее, чем остальные. Сателлит, связанный с колесом, будет пытаться крутиться в обратную сторону. В результате червячная шестерная перегружается и тем самым блокируются выходные валы. Освободившийся крутящий момент передается на другую ось и значения крутящего момента таким образом выравниваются.

В чем плюсы данной системы? Главным преимуществом такой блокировки считается максимальная скорость срабатывания и очень широкий диапазон распределения крутящего момента с одной оси на другую. Среди прочих плюсов можно выделить, что данные блокировки не ведут к перегрузке тормозных систем. Минус один – это сложность данной конструкции. Кстати, схожую блокировку можно увидеть на ГАЗ-66.

Устройство дифференциала

В основе работы механизма находится редуктор, состоящий из трех компонентов:

1. сателлитов;
2. шестеренок;
3. корпуса (чаши).

В состав редуктора входят большая (является ведущей) и малая шестерни. К ведомой, называемой также зубчатым колесом, крепится корпус, внутри которого имеются оси для установки сателлитов (их число может быть различным, что зависит от крутящего момента). Обе шестерни в связке – это главная передача, уменьшающая скорость вращения, доходящую до колес.

Количество зубьев на ведомых шестернях различается: на симметричных механизмах их число равняется четному значению, на ассиметричных – нечетному, в связи с чем первый тип всегда применяется как межколесное, а второй – как межосевое устройство.

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси

Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Правила аренды автомобиля

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

• дифференциал самоблокирующийсяTorsen;
• фрикционная многодисковая муфта;
• вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.

Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Лучшие спорткары современности

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Принцип работы дифференциала

При вхождении машины в поворот становится понятно, как работает дифференциал.

Когда авто едет прямо, скорость вращения каждого элемента системы (входного вала, колес, полуосей) одинаковая. Вследствие разной нагрузки на колеса при повороте к процессу подключаются сателлиты (мощность мотора проходит сначала через них). Поскольку сателлиты являются независимыми и их два, то они задают разную частоту вращения полуосям (большую мощность получает колесо, двигающееся по внешнему краю и раскручивающееся сильнее). Чем более крутым будет поворот руля, тем больше становится разница передаваемой мощности.

Межосевой дифференциал, принцип работы которого примерно такой же, функционирует следующим образом: когда машина забирается в горку, задняя ось располагается ниже передней, масса начинает жать на заднюю часть транспортного средства, и система увеличивает крутящий момент на задних колесах. При спусках межосевой дифференциал действует точно так же, но уже на передние колеса.

Типы устройств блокировки

Блокирующее устройство узла зависит от его типа и используемого механизма. Различные функции ограничены и определяют возможность их использования в межосевых или межколесных дифференциалах.

Кулачковое устройство блокировки

Принудительная блокировка происходит вручную через кулачковую муфту. Муфта полностью блокирует механизм и жестко соединяет его корпус с нагруженной полуосью. Кулачковый дифференциал приводится в действие приводами следующих типов:

• механический;
• гидравлический;
• пневматический;
• электрический.

Они включаются рычажным механизмом или специальной кнопкой на панели приборов (для электропривода).

Благодаря своей универсальности кулачковый дифференциал используется в межосевых и межколесных механизмах.

Самоблокирующейся дифференциал

Самоблокирующееся (автоматическое) дифференциальное устройство использует принцип увеличения сил трения при изменении условий нагрузки на полуоси ведущих колес. Отсюда и другое название — «дифференциал повышенного трения» или LSD (Limited Slip Differential).

Дифференциал повышенного трения имеет четыре основных варианта в зависимости от способа увеличения трения:

• дисковый;
• червячный;
• вискомуфта;
• электронная блокировка.

Дисковый

Дифференциал повышенного трения, в котором используется дисковая муфта, использует принцип автоматической блокировки при изменении угловых скоростей полуосей: чем больше их разница, тем выше степень перераспределения крутящего момента.

При использовании этого типа LSD между дисками возникает трение. Один фрикционный пакет имеет жесткое соединение с чашкой дифференциала, другие — с полуосями.

Фрикционные пакеты вращаются с одинаковой скоростью, когда ведущие колеса вращаются тоже, с одной и той же скоростью. При изменении угловой скорости диски ускоряющейся полуоси передают часть крутящего момента на вал другой полуоси (частичная блокировка) за счет увеличения силы трения с фрикционным пакетом корпуса (чашкой).

Степень сжатия в дисковом дифференциале может быть постоянной (за счет пружин) или переменной (гидравлически управляемой).

Червячный

Сателлиты и полуоси с червячной передачей в качестве привода часто используются для создания LSD, блокируемого в результате разности крутящих моментов.

Эта система LSD с червячным приводом известна как Torque Sensing или сокращенно — Torsen. Принцип работы червячной передачи чрезвычайно прост: увеличение крутящего момента на одной полуоси приводит к частичной блокировке и его передаче на другую полуось. В этом случае не требуются никакие дополнительные системы или агрегатов, червячный узел изначально является самоблокирующимся из-за свойств привода, в котором другие шестерни не могут приводить в движение червячную передачу. Червячный привод применяется в колесных и межосевых дифференциалах различных типов машин.

Вискомуфта

Вязкостная муфта состоит из набора близко расположенных перфорированных дисков, которые размещены в герметичном корпусе с силиконовой жидкостью и соединены с чашкой и приводным валом.

При одинаковых угловых скоростях устройство работает в штатном режиме. Его блокировка происходит при увеличении скорости вала: диски на нем увеличивают скорость и, перемешивая силикон и заставляют его затвердеть. Диски чашки получают и передают крутящий момент на другой вал, увеличивая его тяговое усилие.

LSD, блокирующую функцию которого выполняет вязкостная муфта, имеет большие габаритные размеры и применяется в межосевых дифференциалах. Вязкостная муфта также может использоваться как дифференциал полноприводного автомобиля и полностью выполняет его функции.

Однако у нее есть один серьезный недостаток: возможен перегрев и периодическая несовместимость с системой ABS. Это привело к тому, что вискомуфты используются в современных автомобилях крайне редко.

Электронная блокировка

Дифференциал повышенного трения, в котором используется электронная система блокировки, реагирует на изменение угловой скорости ведущих колес.

Дифференциал управляется программно. По мере увеличения скорости колеса в тормозной системе повышается давление, и его скорость уменьшается. Это увеличивает тяговое усилие и передает крутящий момент на другое колесо.

Таким образом, дифференциал не оборудован дополнительными элементами и не блокируется, то есть по сути это не LSD. Перераспределение крутящего момента и выравнивание угловых скоростей происходит под действием тормозной системы, управляемой антипробуксовочной системой.

Устранение вибрации с помощью дополнительных крепежей

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Как включить блокировку

Делать это довольно просто. На автомобиле «Лада 4х4» справа от водителя есть три рычага, нас интересует из них самый маленький. Когда водитель передвинет его назад, работает блокировка на «Ниве 2121», как только переведет ручку вперед – режим отключится. Производить все манипуляции лучше всего на неподвижном автомобиле.

Опытные водители знают, что включается (выключается) блокировка не всегда с первого раза. Дело в том, что валы могут стоять не в том положении или их может «закусить», если на муфту приложено дополнительное усилие (например, автомобиль остановился на повороте). Тогда надо немного проехать вперед или назад, выровнять колеса и повторить попытку. Как правило, в этом случае все включается.

На «Шевроле-Ниве» эта процедура производится по-другому. Там не два рычага для управления режимами раздатки, а один. Нужный нам расположен ближе к водителю. Хотя работают блокировки на «Ниве-Шевроле», как и на автомобиле «Лада 4х4», одинаково, но включаются по-другому. На «Шевроле» для этого рычаг управления режимами раздаточной коробки надо перевести при выжатом сцеплении на стоящем автомобиле влево (к себе). Чтобы отключить блокировку – в противоположную сторону.

Как работает блокировка

Если соединение полуоси с корпусом (чашей) будет жестким, то он потеряет возможность вращаться быстрее шестерни редуктора. Процесс перераспределения прекратится, крутящий момент на полуосях станет одинаковым, поэтому его будет достаточно для вращения, в том числе и колеса, попавшего на скользкую поверхность и начавшего буксовать. Машина при этом сможет нормально двигаться даже при потере сопротивления.

Блокировка может быть:

• частичной;
• полной.

В первом случае передача усилия составными частями узла ограничена, крутящий момент возрастает на колесе, имеющем в данный момент повышенное сопротивление.

Во втором случае механизм фактически перестает выполнять возложенную на него функцию, в результате чего крутящий момент поступает в одинаковом объеме на оба колеса.

Конструкция системы позволяет устанавливать блокировку на дифференциалы любых типов (в полноприводных автомобилях на передний дифференциал она не ставится, т. к это отрицательно сказывается на управляемости).

Блокировка может включаться как в автоматическом, так и ручном режимах (запускается, когда этого требует ситуация, – после задействования привода водителем части дифференциала жестко соединяются друг с другом). Использование ручной блокировки требует соблюдения определенных правил, самое главное из которых – не забывать отключать её после преодоления бездорожья, поскольку в противном случае при езде по дороге с хорошим сцеплением заблокированный дифференциал может нанести ущерб трансмиссии.

9_no_copyright

Свободный симметричный дифференциал на современных автомобилях чаще всего используют как межколесный. Между осями крутящий момент обычно перераспределяют несимметричные дифференциалы (делят тягу не поровну) — повышенного трения и управляемые электроникой. Они сложнее и дороже, чем классический вариант, но в большинстве случаев при правильной настройке помогают эффективнее распределять крутящий момент. Дифференциалы устанавливают даже на радиоуправляемые модели. Устройство и принцип их работы — как у настоящих (на фото).

Подробнее о дифференциалах смотри в нашей Энциклопедии: ссылка

Дифференциал: разделять и раздавать

Устройство

планетарный механизм любой схемы может выполнять функцию дифференциала

Основой любого дифференциала может быть только планетарная передача, которая в силу механики своей работы единственная из всех передач вращательного движения может решать задачи, стоящие перед дифференциалом в трансмиссии. Термин «планетарный дифференциал» является избыточным — любой дифференциал по умолчанию планетарный. Работоспособность как дифференциала абсолютно не зависит ни от её состава или формы, ни от выбора конкретных звеньев под ведущие или ведомые. Любая в самом простом своём варианте — трёхзвенного планетарного механизма без каких-либо управляющих элементов — может выполнять функции по разложению одного потока на два взаимосвязанных или сложению двух независимых потоков в один. Выбор иных звеньев в качестве ведущих, а других в качестве ведомых определяется лишь требуемой кинематикой связей дифференциала с другими элементами трансмиссии и особенностями механики работы дифференциала в выбранном формате распределения функций между звеньями. Дополнение управляющими элементами и применение так называемых сложных планетарных механизмов наделяет дифференциал возможностями по взаимовыравниванию угловых скоростей потоков и возможностями по активному управлению этими скоростями.

Дифференциал автомобиля Porsche Cayenne в разрезе

Каноническим, наиболее известным видом дифференциала является межколёсный дифференциал автомобиля, выполненный на основе простого (то есть, трёхзвенного) пространственного планетарного механизма схемы на четырёх конических шестернях. Водилом планетарной передачи такого дифференциала фактически служит весь его корпус — это ведущее звено ➁. Две шестерни являются сателлитами на общей оси ➂. И две шестерни являются двумя солнцами — двумя ведомыми звеньями ➃. Подача мощности осуществляется на корпус (водило) через жёстко закреплённую ведомую шестерню главной передачи, которая в свою очередь в паре с ведущей шестернёй ➀ формально есть другой элемент трансмиссии, несмотря на то, что дифференциал с ведомой шестернёй зачастую выглядит как единый сборочный узел. Снятие мощности осуществляется с двух солнц, к которым в данном случае пристыкованы валы с шарнирами типа ШРУС.

Назначение механизма

Чтобы понять роль дифференциала, применяющегося в транспортных средствах всех типов, нужно рассмотреть конструкцию обычного планетарного редуктора, передающего усилие от карданного вала двум полуосям. Алгоритм работы агрегата прост:

1. Кардан вращает хвостовик с косозубой шестеренкой на конце.
2. От хвостовика крутится большая планетарная шестерня, соединенная с двумя полуосями.
3. Крутящий момент передается от планетарной шестерни полуосям и закрепленным на концах колесам.

Без дифференциала редуктор поровну распределяет крутящий момент на 2 оси, в результате колеса вертятся с одинаковой скоростью. Такое разделение вполне годится для прямолинейного движения, которое в реальности встречается довольно редко – даже при езде по ровным участкам трассы автомобиль отклоняется от прямой линии.

Чтобы машина идеально прошла поворот, колеса одного моста должны вращаться с разными скоростями, поскольку внешнее катится по более широкой дуге. Простой редуктор, обеспечивающий одинаковое вращение обеих полуосей, на повороте заставит одну шину скользить, вторую – буксовать, что заметно ухудшает маневренность авто.

Совмещенный с планетарным редуктором дифференциал нужен для изменения угловых скоростей правого и левого колеса в зависимости от крутизны поворота. Механизм автоматически распределяет крутящий момент на полуоси, позволяя колесным покрышкам совершать разное число оборотов при движении автомобиля по дуге. Без дифференциала нормальная эксплуатация транспортного средства невозможна по таким причинам:

• недостаточная управляемость;
• быстрое истирание шин;
• ускоренный износ деталей редуктора, валов и полуосей.

Принцип работы блокировки дифференциала

Автомобили, в большинстве своем, перемещаются по дороге прямолинейно либо поворачивает. Но бывает едет по бездорожью или попадает одним колесом в болото или лед, тогда дифференциал сыграет не в пользу автомобиля. Он попросту отправит весь крутящий момент на колесо с меньшим сопротивлением. И сила тяги будет стихать, приводя крутящий момент к абсолютному нулю.

Вот для чего придумали блокировку дифференциала, — ради абсолютного контроля над «ходовой», чтобы проехать там, куда обычный внедорожник даже не посмотрит. Установив блокировку, появиться возможность контролировать и распределять крутящий момент, передаваемый к полуосям и приводным колесам.

Как же возможно, все таки, блокировать дифференциал. Ну для начала, стоит предупредить, если у вас ручная блокировка, то задействовать такой механизм можно исключительно в состоянии покоя автомобиля. Иначе поломанная полуось и «сорванный» дифференциал обеспечены. Принцип сводится к тому, что блокируя дифференциал, мы распределяем крутящий момент поровну между колесами автомобиля — и тем колесом, что стоит хорошо на поверхности и тем, что попало, например, в болото, скользкий участок или висит в воздухе. И то колесо, которое не двигалось, начинает крутится, машина выезжает с проблемной зоны.

Повышение проходимости автомобиля

Блокировка заднего моста — это самый эффективный способ повысить проходимость автомобиля. Сегодня практически во всех автомобилях, которые предназначены для бездорожья и имеется межосевой дифференциал, оборудованный механизмом блокировки моста.

Устройство, которое блокирует межколесный дифференциал, встречается реже, ещё реже можно найти блокировку дифференциала переднего моста и это неудивительно.

Как и любое техническое решение в блокировке заднего моста есть свои «плюсы» и «минусы». Нужно хорошо ориентироваться в вопросе: когда дифференциал блокировать можно, а когда нет.

Для того чтобы это понять, необходимо представлять принцип действия блокировки, что при этом изменяется, что представляет собой сам дифференциал.

Постараемся упрощённо ответить на вопрос «как оно работает?». Дифференциал работает в трёх основных режимах: прямолинейное движение, повороты, пробуксовка. При пробуксовке колеса автомобиля можно сравнить с вашими ногами, которые разъезжаются на льду.

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

Описание

Дифференциал предназначен для распределения крутящего момента от карданного вала к ведущим колесным мостам спереди или сзади, в зависимости от разновидности привода. В результате межколесный дифференциал дает возможность проворачиваться каждому колесу без пробуксовки. В этом и заключается прямое назначение механизма.

При прямолинейном перемещении транспорта, когда нагрузка на колеса равномерная с идентичными угловыми скоростями, рассматриваемый агрегат функционирует в роли передаточного отсека. В случае изменения условий движения (буксование, разворот, поворот) нагрузочный показатель изменяется. Полуоси стремятся вращаться с разными скоростными параметрами, возникает необходимость распределение крутящего момента между ними в определенном соотношении. На этом этапе межколесный дифференциал начинает выполнять свою основную функцию – гарантирование безопасности маневров транспортного средства.

Управление блокировкой

Блокировка может устанавливаться на любой автомобильный дифференциал, как межколесный, так и межосевой. При этом в полноприводных авто передний межколесный дифференциал обычно не оснащают блокировкой, чтобы не оказывать влияние на управляемость авто. Задействование же блокировки, если она имеется, может осуществляться в ручном и автоматическом режиме.

Ручное включение подразумевает принудительное блокирование дифференциала, то есть оно задействуется только когда нужно. При этом водитель задействует привод, в результате чего происходит жесткое соединение составных элементов дифференциала между собой.

Привод блокировки может быть:

• механический;
• гидравлический;
• пневматический;
• электромеханический;

Основной недостаток ручного управления крыт в надобности соблюдения условий эксплуатации. Так, заблокированный дифференциал может повредить трансмиссию в случае, когда оба колеса окажутся на дороге с хорошими сцепными свойствами. Такое может произойти, к примеру, когда водитель забыл разблокировать дифференциал в авто после преодоления бездорожья.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».
