Двигатель 1jz ge vvt i

Варианты тюнинга мотора 1JZ GTE

Турбоверсия редко подвергается модификации, так как потенциал двигателя в целом раскрыт. Что касается переделки 1JZ GTE в 2JZ, то овчинка выделки не стоит. В первую очередь высота блока этого не позволит — размер отличается на 14 мм, что вынудит укорачивать шатуны. Для ДВС такого типа это неприемлемо, ведь повысятся нагрузки на поршневую группу и появится склонность к масложору.

Если поставить насос Валбро 255, убрать катализатор и построить выхлоп на 3-дюймовых трубках, это будет эффективный тюнинг для турбоагрегата. Выхлопная система не должна иметь заужений, также надо будет позаботиться о холодном заборе воздуха и повысить наддув с 0,7 до 0,9 бар. Дальнейшая модернизация подразумевает уже новые мозги, специальный бусконтроллер и интеркулер. Наддув увеличится до 1,2 бара, а мощность двигателя повысится на лишние 100 л. с.

Топливный насос Walbro способен качать до 255 литров горючего в час. Это производительный агрегат, который часто используют в процессе тюнинга

Следующая ступень тюнинга, которая намного снизит ресурс двигателя — работа с турбиной Гарретт. В паре с ней нужен обычный трёхрядный радиатор и отдельный масляный. Также надо позаботиться о заборе холодного воздуха, заслонке на 80 мм и усиленных топливных шлангах. Инжектор должен производить 800 сс, а выхлоп быть построен на 3,5-дюймовых трубах. Таким образом, удастся повысить мощность ДВС до 1000 л. с.

Какое масло использовать для двигателя Toyota Chaser

Оригинальное

Владельцам автомобилей Toyota Chaser рекомендовано фирменное моторное масло Toyota Motor Oil с вязкостью 10W-40 или 5W-30

Кроме того, надо обращать внимание на подходящие допуски API-SN/GF-5 для бензиновых двигателей, а также SN/CF – для дизельных установок

Неоригинальное

При выборе неоригинального моторного масла надо исходить из его детальных характеристик, которые должны в полной мере отвечать параметрам, указанным для оригинального смазочного состава. Во-первых, речь идет о допусках API-SH или SJ для бензиновых моторов, а также API-CD или CF-4 для дизельных модификаций. Во-вторых, подойдет вязкость SAE 10w-30, 5W-40, 0W-20 или 10W-40. Ниже представлены примеры подходящих аналогов:

• Idemitsu Extreme SN/CF 10W-40SS
• Totachi Grand Touring Fully Synthetic SN 5W-40
• Shell Helix Ultra ECT 5W-30.

Неисправности и ремонт двигателя 1JZ-FSE/GE/GTE

Среди всех тойотовских двигателей, серия JZ стала одной из самых известных, возможно даже самой известной, во многом, благодаря невероятной склонности к тюнингу, но начнем сначала. В семейство JZ входили два мотора, первый был рабочим объемом 2.5 л и назывался 1JZ, второй 3л. — 2JZ. Поговорим о первом представителе, преемнике двигателя 1G и основном конкуренте RB25, — это рядная шестерка, в чугунном блоке цилиндров, двухвальный, с 4-мя клапанами на цилиндр, привод ГРМ здесь ременной (замена ремня проводится раз в 100 тыс. км, а в случае обрыва, клапана 1JZ не гнет, кроме версии FSE), впускной коллектор переменной геометрии ACIS, c 96-го года движок была доработана ГБЦ, появилась система изменения фаз газораспределения на впуске VVTi, изменена система охлаждения и другое. Гидрокомпенсаторов на 1JZ нет, регулировка клапанов проводится, при необходимости, раз в 100 тыс. км, регулировочными шайбами. С 2003 года 1JZ-FSE стал вытесняться более новым алюминиевым 4GR-FSE.

Модификации двигателя Toyota 1JZ

1. 1JZ-FSE D4 — двигатель 1JZ с непосредственным впрыском, степень сжатия 11, мощность 200 л.с. Выпускалась с 2000 по 2007 год . 2. 1JZ-GE — основная атмосферная версия 1JZ. Первая версия, выпускавшаяся до 1996 года, имела степень сжатия 10 и развивала 180 л.с., после чего были внесены изменения, появилась VVTi, изменились шатуны, доработана ГБЦ, степень поднялась до 10.5, в системе зажигания трамблер заменили на 3 катушки зажигания и т.д. Мощность второго поколения 1JZ-GE поднялась до 200 л.с. 3. 1JZ-GTE — турбо версия 1JZ-GE на двух турбинах CT12A, дующих 0.7 бар, заменена ШПГ, ГБЦ разрабатывалась при участии компании Yamaha, стандартные распредвалы на 1JZ идут фаза 224/228, подъем 7.69/7.95 мм. В 1996 году был проведен рестайлинг мотора, две турбины поменяли на одну СТ-15B, добавилась VVTi, степень сжатия увеличилась до 9, мощность осталась на прошлом уровне (280 л.с.), а вот момент подрос, с 363 Нм, до 378 Нм.

Читать дальше: Дополнительная помпа на ваз

Слабые места 1JZ, неисправности и их причины

1. Не заводится 1JZ. Обычно причина в залитых свечах, выкручивайте и сушите. Если не поможет, замените свечи. Двигатель 1JZ боится мойки и морозов. 2. Троит мотор. Основная причина троения джезетов описана выше, посмотрите еще и катушки. Если двс с ввти, проверьте клапан VVTi. 3. Плавают обороты. Меняйте клапан VVTi и все наладится. Еще причины плавания и отсутствия прогревочных оборотов: датчик/клапан холостого хода, дроссельная заслонка. После промывки последних, мотор будет работать как часы. 4. Высокий расход топлива на 1JZ. Проверяйте кислородный датчик, в основном, причина именно в лямбда-зонде. Посмотрите еще маф и фильтры. 5. Стук в двигателе. На движках с VVTi треск вызван, скорей всего, муфтой VVTi, их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае спасет его замена. 6. Жор масла. Высокий расход масла на 1JZ дело неудивительное, ибо пробег на вашем движочке, скорей всего, жуткий. Делать раскоксовку не слишком эффективно, лучше сразу менять маслосъемные колпачки и кольца, а еще лучше и эффективней, заменить мотор на контрактный и бед не знать.

Помимо всего прочего, на 1 джизетах помпа долго не живет (как на многих тойотах), не живет долго и вискомуфта, на версиях FSE слабое и довольно дорогостоящее звено ТНВД, ходит он примерно 80-100 тыс. км. Несмотря ни на что, все вышеобозначенные проблемы вызваны, скорей, возрастом двс, манерой эксплуатации, нежели просчетами инженеров. Хороший, ухоженный 1JZ, п ри нормальном обслуживании, и использовании качественного масла (5W-30), просто неубиваем и его ресурс запросто переваливает за 500.000 км.

Тюнинг

Официально этот мотор устанавливается только на автомобили Toyota Century. Однако есть любители, которые этим занимаются и небезуспешно. В Эмиратах командой тюнеров удалось установить его на тойотовскую модель GT 86. Они также осуществили попытку увеличить до 4 количество турбин двигателя. В результате такого безумного свапа мощность силового агрегата возросла до 800 л. с.

Производилась попытка увеличить мощность двигателя японским умельцем Кадзухико Нагата. После проведения большого числа изменений мощность тюнингового силового агрегата превысила 1000 л. с. Он установил его на модель Toyota Supra.

Порадовали смекалкой русские кулибины. Они установили двигатель 1GZ-FE на ЗАЗ-968М, который к тому же сумел поехать.

Тюнинг агрегата иногда сталкивается с проблемой, касающейся иммобилайзера. Часто двигатель просто не заводится. Избавиться от нее можно, установив эмулятор иммобилайзера или перепрошив блок IMMO OFF. Другого выхода умельцы на сегодня не нашли. Но и он требует установки на автомобиль дополнительной охранной сигнализации.

</index>

V-образный бензиновый двигатель из серии GZ от японской компании Toyota, имеющий в своем составе 12 цилиндров, был единственным представителем данной линейки силовых установок. Он получил маркировку — двигатель 1GZ—FE. Установка его осуществлялась на лимузин Toyota Century, производство которого началось в 1997 году. Поставлялись данные автомобили только на японский рынок.

Двигатель 1JZ-GE Диагностика и ремонт

Двигатель 1JZ-GE Диагностика и ремонт

Линейка двигателей Toyota JZGE — это серия бензиновых автомобильных рядных шестицилиндровых двигателей, которая пришла на замену линейке M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2.5 и 3 литра.

Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией.Выпускались с 1990-2007г. Преемником стала линейка V6 двигателей GR. 2.5 литровый 1JZ-GE являлся первым двигателем линейки JZ. Этот двигатель комплектовался 4 или 5-ступенчатой автоматической коробкой передач. Первое поколение (до 1996 г.) имело классическое «трамблёрное» зажигание, второе — «катушечное» (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 14 л. с. Как и остальные двигатели серии, механизм ГРМ приводится ремнём, двигатель также имеет только один приводной ремень для навесного оборудования. При обрыве ремня газораспределения не происходит разрушения двигателя. Двигатель устанавливался на автомобили:Toyota Chaser, Cresta, Mark II, Progres, Crown, Crown Estate, Blit.

  Технические характеристики 1JZ-GE, 1-е и(2-е) поколение:Тип: Бензиновый, впрыск Объём:2 491 см3 Максимальная мощность:180 (200) л.с., при 6000 (6000) об/минМаксимальный крутящий момент:235 (255) Н•м, при 4800 (4000) об/мин Цилиндров: 6. Клапанов:24 . Диаметр поршня 86 мм, ход поршня — 71.5 мм.Степень сжатия — 10 (10.5).

Тюнинг двигателя Toyota 1JZ-FSE/GE/GTE

Turbo/Twin Turbo 1JZ

В тюнинге джейзетов существует единственно верный путь увеличения мощности, естественно, это наддув. Пытаться переделать 1JZ-GE в 1JZ-GTE смысла нет, при одинаковом коленвале, блок GTE отличается маслоканалами и маслофорсунками, кроме того, городить такой колхоз гораздо более затратное мероприятие, нежели просто купить и установить контрактный двигатель Тойота 1JZ-GTE, их стоимость не так уж и велика. Если вы человек жутко упертый, тогда можно заморочиться с валами с фазой 264 … 272, делать портинг ГБЦ, холодный впуск, дроссельную заслонку от 1JZ-GTE, ставить прямоток на 2.5″ трубе… в конце концов, все равно придете к свапу twin turbo-вого 1JZ-GTE. Полноценно переделать 1JZ в 2JZ не выйдет, высота блока 2JZ отличается на 14 мм и придется ставить короткие шатуны, в результате имеем повышенные нагрузки на шатуны, стенки цилиндров,склонность к масложору и прочие радости, для мощного мотора это неприемлимо.

В общем имеем 1JZ-GTE, для городского тюнинга хватит обычного бустапа, поэтому ставим насос Walbro 255 lph, выбрасываем катализатор и строим выхлоп на 3″ трубе, полный выхлоп, без заужений, холодный забор воздуха, это позволит на штатном ЭБУ поднять давление с 0,7 бар до 0,9. Далее покупаем бустап мозг Blitz (либо другой), бустконтроллер, блоуофф, интеркулер и дуем 1.2 бара. Такой простой чип-выхлоп-насос, позволит поднять мощность на 100 л.с., после чего заканчиваются стандартные форсунки и турбины. Если мотор 1JZ-GTE для вас по-прежнему не едет, тогда смотрим дальше…

Дальше нужно заказывать турбокит на базе турбины Garrett GTX3076R, толстый 3-х рядный радиатор, масляный радиатор, забор холодного воздуха, заслонка 80 мм, насос Walbro 400 lph, армированные топливные шланги, форсунки производительностью 800 сс, валы фаза 264, выхлоп на 3.5″ трубе, настройка на APEXI PowerFC или AEM Engine Management Systems. Подобные конфигурации обеспечивают до 550-600 л.с., АКПП на 1JZ, при такой мощности, обязательно потребует усиления. Если и этого мало, тогда ищите киты на базе Garrett GTX3582R, в мотор ковку на усиленных шатунах Carrillo, форсы 1000 сс и дуйте до 700-750 л.с. До 1000 л.с. на 1JZ можно дойти с помощью Garrett GT4202, но этим занимаются единицы… Для еще большего увеличения мощности практикуется перенос готовой головы, со всем сопутствующим, на блок 2JZ, тем самым получая больший рабочий объем, отсутствие лишней возни, и существенно возросшую мощность, в народе такой мотор называют 1.5JZ.

Тюнинг

Тюнинг (от англ. tuning) – внесение изменений в агрегат с целью тонкой настройки или снятия большей мощности. Двигатели серии JZ любимы автовладельцами не только за надежность и мощность, но и благодаря хорошей адаптированности к тюнингу. Существуют способы, как снимать больше мощности и с 2.5-литрового, и с 3-литрового двигателя

Но важно понимать: для тюнинга лучше подходит более объемистый вариант двигателя

Связано это с простым правилом: чем меньше форсируется двигатель на литр объема, тем лучше. Т.е. 1JZ получит при тюнинге большую нагрузку. И, хотя даже в стоковом варианте его поршневая группа позволяет «снимать» до 500 лошадиных сил, желательно все же тюнинговать старшую версию, хотя она и дороже.

При форсаже у 1 JZ имеется ряд существенных проблем:

• перегрев двигателя при повышении мощности, связанный с конструктивными особенностями (проходимость тосольных каналов, ограниченность «мощности» радиатора);
• перегрев масла.

Тюнеры, пытающиеся разогнать этот мотор, нередко сталкиваются с перегревом 6 цилиндра двигателя. Поэтому в качестве платформы для тюнинга лучше выбирать что-то из линейки 2JZ. Он способен выдержать до 1000 «лошадок» без модификации поршневой группы, масляный и тосольный насосы двигателя тоже справляются с такой нагрузкой.

Основные направления тюнинга:

Турбины.

Установка (или улучшение уже имеющегося в двигателе) turbo кита – первое, чем озадачиваются владельцы JZ, решившие форсировать сердце автомобиля. Специалисты рекомендуют турбины HKS GT-SS, Garrett GT2860RS или GT35R (однотурбовая модификация) и BNR34 N1.

Желателен также интеркулер и система холодного впуска: чем ниже температура воздуха на входе, тем лучше.

Топливная система.

В погоне за мощностью часто меняют топливные форсунки, что логично: стоковые могут не справиться с возросшим объемом прокачиваемой через двигатель топливной смеси. Для «разгона» до 500 л.с., например, следует брать форсунки на 620сс – с небольшим запасом.

Вместе с форсунками меняют иногда и топливную рейку двигателя, ставят шланги большего сечения, производительные насосы (например, два Walbro на 255 л/час, работающих параллельно).

Система охлаждения

В разогнанном двигателе тосол придется специально охлаждать, для чего понадобится более производительный, чем в стоке, радиатор. Специалисты рекомендуют продукцию марки Koyo, показывающую производительность минимум на 30% выше «родного» радиатора. Понадобится также и хороший маслорадиатор.

Для простоты в продаже имеются радиатор-киты для масляных и тосольных магистралей. Охлаждение касается и КПП, особенно если она автоматическая: для работы на повышенных нагрузках ее следует оснастить радиаторами или специальными электровентиляторами. А МКПП нужны масляные радиаторы и внешние маслонасосы.

Система выпуска.

Тюнеры ставят выхлоп большого диаметра (85 мм), используют японские системы с приемной трубой до турбин и резонатором до катализатора.

Впускной коллектор.

Ставятся фильтры нулевого сопротивления от надежных производителей.

Электроника.

Для работы на большой мощности потребуется новый бортовой компьютер, обеспечивающий согласованность систем.

Совокупная стоимость всех работ может составить до нескольких десятков тысяч долларов

Важно понимать, что на запчастях для тюнинга экономить нельзя, это чревато выходом из строя мотора

Следует помнить: тюнинг двигателя ведет за собой соответствующие изменения в коробке передач, ходовой части, подвеске, тормозах, чтобы они соответствовали новой «прыти» авто.

Варианты тюнинга 1JZ GE

Джейзет, как и говорилось выше, имеет нераскрытый потенциал. Лучший способ увеличения его мощности — использование наддува. Путём переделки 1JZ GE в турбо-версию задача не решится, так как блоки у них отличаются размерами масляных каналов и форсунок. Да и гораздо дороже это, чем просто покупка модифицированного контрактного аналога 1JZ GTE.

Бустап — именно то, что нужно для эффективного тюнинга атмосферника. Устанавливается насос Валбро 255, убирается катализатор, выхлопная система переделывается под 3-диаметровые трубки. Это будет полный выхлоп, без каких-либо заужений. Воздух забирается холодным, что позволяет повысить давление ЭБУ до 0,9 бар. Далее устанавливается бустап мозг Блитз или его аналог, контроллёр, Blow-Off и интеркулер. Мощность двигателя в этом случае повышается на 100 л. с.

Топливный насос Walbro 255 подходит к более производительным форсункам, качает больше горючего и полностью отвечает требованиям тюнинга

Если хочется повысить мощность до 500 л. с., потребуется заказывать Null-систему на базе Гарретт, модернизировать радиаторы. Обязательно использовать усиленные шланги горючего, высокопроизводительный инжектор и глушитель уже на 3,5-дюймовой трубе. Настраивается всё на APEXI или AEM.

1GZ-FE [ править | править код ]

Единственный двигатель в серии GZ, 1GZ-FE имеет объем 5,0 л (4996 куб.см). Конфигурация двигателя — V12, 24-клапанная головка с двумя распредвалами и системой газораспределения VVT-i. Диаметр цилиндра 81 мм и ход поршня 80,8 мм, степень сжатия 10,5:1. Официальная мощность двигателя 206 кВт (276 л.с.) при 5200 об/мин но так же мощность оценивается до 230 кВт (310 л.с.). Максимальный момент 481 Нм при 4000 об/мин, причем 400 Нм уже доступны на 1200 об/мин. Система впрыска топлива контролируется двумя ЭБУ, по одному на каждый ряд цилиндров. Двигатель способен работать на одном ряду цилиндров.

С 2003 по 2005 годы выпускались так же двигатели 1GZ-FNE, работающие на природном газе, они выдают 190 кВт (250 л.с.) и 420 Нм, и позволяют квалифицировать 2-тонный лимузин как автомобиль с низким уровнем выбросов. В 2010 году двигатель был переработан в целях удовлетворения жестких стандартов экономии топлива и выбросов, что немного снизило мощность и максимальный крутящий момент до 460 Нм.

Двигатель устанавливается с 1997 года на Toyota Century. Кроме того, одним из примечательных примеров использования этого двигателя, была 800-сильная Toyota Supra.

Двигатель Toyota 1GZ-FE мало кому известен, потому что его никогда не устанавливали в спортивные автомобили, да и кроме Японии он вряд ли где-то бывал.

Если я попрошу вас вспомнить самые легендарные японские двигатели, то что придет вам на ум? Дайте угадаю, Toyota 2JZ, Honda F20C и Nissan RB26DETT. А что, если я попрошу вас назвать хоть один японский V12? Вряд ли вам это удастся! Вообще, если говорить о серийных двигателях, то V12 в Японии был только один – 1GZ-FE. Почему же мы о нем никогда не слышали? Всё просто, этот двигатель никогда не устанавливали в спортивные автомобили. С 1997 года он использовался только в одном автомобиле – Toyota Century, который не продается за пределами Японии.

Да, этот пятилитровый монстр создан для того, чтобы питать любимый автомобиль японского правительства. И Якудзы. Кстати, Century все еще производят, но за 18 лет своего существования он почти не изменился.

GZ едва ли можно назвать крутым движком, он выжимает всего-то 305 лошадиных сил. Зато на нем установлено два блока управления, по одному на каждый блок цилиндров, так что автомобиль может спокойно ехать на одном блоке, если второй вышел из строя.

Надо сказать, я немного разочарован. Единственный японский V12 с такой низкой мощностью?! Но не переживайте, Япония полнится талантливыми тюнерами. Команде Top Secret, например, установившей GZ под капот Supra, удалось выжать из него почти 1000 л.с. Неплохой результат!

https://youtube.com/watch?v=eIu7f7QgdWs

Довольно редкий двигатель Toyota 1GZ-FE числится в разряде неизвестных. Действительно, широкого распространения он не получил даже на своей Родине. Причиной этому послужил тот факт, что им оснащалась всего лишь одна модель автомобиля, предназначавшаяся в использовании не для широкого круга лиц. Кроме того, агрегат никогда не поставлялся за пределы Японии. Что собой представляет эта темная лошадка? Давайте немного приоткроем вуаль тайны.

Характеристики двигателя 1JZ

Первая турбоверсия 1JZ — двигатель 1JZ-GTE

Главные качества двигателя 1JZ — надежность, ресурс, потенциал для тюнинга. Поэтому он заслужил доверие и любовь автолюбителей.

Технические характеристики:

• выпускался в период с 1990 по 2007 годы
• точный рабочий объем: 2492 см³
• мощность зависит от модификации 1JZ: 6000 оборотов — 170 лошадей, 6000 оборотов — 200 лошадей, 6200 оборотов — 280 лошадей
• крутящий момент силы: 4800 оборотов — 235 Нм, 4000 оборотов — 251 Нм, 4800 оборотов — 363 Нм, 2400 оборотов — 379 Нм
• каждая модель отличается степенью сжатия: 1JZ-GE — 10:1, -GE VVT-i — 10,5:1, 1JZ-GTE — 8,5:1, -GTE VVT-i — 9:1, 1JZ-FSE D4 — 11:1
• имеет среднестатистические показатели в периодичности замены смазки: каждые 10000 км, лучше каждые 5000 км
• отличается относительно высоким допустимым расходом масла: до 1000 гр на 1000 км
• автомобили с этим двигателем, его модификациями отличаются необходимым объемом масла. 1JZ-GE: 1995-1998 годы (Crown 2WD) — 5,1 литра;
• 1998-2001 годы (Crown 2WD) — 5,4 литра;
• 1995-1998 годы (Crown 4WD) — 4,2 литра;
• 1998-2001 годы (Crown 4WD) — 4,5 литра;
• 1991-1992 годы (Crown, Crown Majesta) — 3,9 литра;
• 1992-1993 годы (Crown, Crown Majesta) — 4,4 литра;
• 1993-1995 годы (Crown, Crown Majesta) — 5,3 литра

1JZ-GTE/GE:

• Mark 2, Cresta, Chaser 2WD — 5,4 литра;

Mark 2, Cresta, Chaser 4WD — 4,5 литра;
с октября 1993 Mark II — 5,9 литра

1JZ-FSE:

• 2WD — 5,4 литра;

4WD — 4,5 литра.
считается, что модели GE и GTE относятся к экологическому классу Евро-2, модели FSE к экологическому классу Евро-3

в качестве топлива рекомендуется бензин АИ-95

системой питания двигателя является инжекторный впрыск
построен на базе литого чугунного блока
шесть цилиндров расположены в ряд

все модификации имеют по 4 клапана на цилиндр

стандартным ходом поршня является 71,5 мм

заводским диаметром цилиндра будет показатель в 86 мм

эксплуатируется при рабочей температуре охлаждающей жидкости в 90°C

имеет ременной привод ГРМ

Расход топлива

Двигатель показывает приемлемый расход топлива, учитывая его мощность. В городе требуется 15 литров на 100 км, по трассе расход снижается до 9-10 литров на сотню, а в смешанном цикле показатели расхода будут 12,5 литров.

Модификации мотора

Двигатель выпускался в трех версиях, имеющих свои особенности.

Мотор 1JZ-GE

1. Мотор 1JZ-GE — родоначальник, главный вариант атмосферного типа. Выпускался в период 1990—1996 гг., выдавал 180 лошадей, сжатие 10:1. Но уже после первых доработок 1996 года, в результате которых он получил систему VVT-i, катушечное зажигание, улучшенную ГБЦ и шатуны, мощность поднялась до 200 л.с., а степень сжатия увеличилась до 10,5. Вторая версия подарила возросшую динамику при одновременном уменьшении расхода топлива по сравнению с первой версией.

   Двигатель 1JZ-FSE D4 на Toyota Mark II 110

2. Двигатель 1JZ-FSE D4 — версия, оснащенная технологией непосредственного впрыска D4, где топливная смесь подается под высоким давлением. Модификация выпускалась с 2000 до 2007 года, имела ту же мощность в 200 л.с., момент сжатия 11. Двигателя стал меньше расходовать бензин, повысился крутящий момент на низких оборотах. При этом возросла стоимость обслуживания впуска и топливной системы.

   Двигатель 1JZ-GTE

3. Двигатель 1JZ-GTE — первая турбоверсия на основе классического мотора вышла в том же 1990 году, получила двойной турбонаддув с давлением 0,7 бар за счет установки двух турбин CT12A, замены поршневой группы, усовершенствования ГБЦ совместно с компанией Yamaha. Данный двигатель развивал 280 л.с. при 6200 об/мин, степень сжатия 8,5. В 1996 году вышла рестайлинговая версия, в которой вместо двух турбин была установлена одна большего размера СТ-15B, а также новая на тот момент система VVT-i. Несмотря на то, что мощность осталась на том же уровне в 280 лошадей, увеличилась степень сжатия до 9, возрос крутящий момент с 363 Нм до 378 Нм.

1JZGE non vvti — поиск по DRIVE2

Возможно, вы имели в виду 1JZ GE non vvti?

О двигателях 1 JZ. — Toyota Chaser, 2.5 л., 1997 года

На движках с VVTi

треск вызван, скорей всего, муфтойVVTi , их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае.

Переход на катушки 1JZ FSE Полезная запись 2JZ GTE NON VVTi .

И так всем здравствуйте) Столкнулся с классической проблемой системы зажигания моторов семейства NONVVTi — это изжившие своё — штатные катушки зажигания. На моей турбине GTX3076R — искру они давать отказались (это я про буст от 0.7 и выше…)

Помогите разобраться — Toyota Chaser, 2.5 л., 1992 года

Ранее Дпдз 1jzgenonvvti Далее Провал при нажатии педали.

На 1jz —genonvvt -i, т.е. с трамблёром, датчик положения коленвала находится в самом трамблёре. Открой книжку по ремонту и эксплуатации Автодаты и в раздел зажигание твой путь лежит).

Свап мотора 1 JZ — GE VVTI ETCS-I электрическая часть

Блог пользователя Zoiderberg на DRIVE2. Всем привет, пишу эту запись в помощь другим сваперам, чтобы не мучиться самому и не мучить других, как это делал я в поисках всего этого материала, и потерял кучу времени пока нашел собирая все это в кучу. На драйве есть полно.

GX90 JZX90 Выводы (распиновка) ЭБУ (компа) 1G-FE 1 JZ — GE .

Доброго времени суток! предстоит свап 1jz —ge ->1jz —gevvti распиновку косы с 90тика и сотого на почту

меня на старой косе есть пины M-REL и IGSW а на новой этих пинов нет куда их подключать, старый двс стоит на крауне 151 1996 год 1jzgenonvvti , а новый1jzgevvti .

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Далее заводите двигатель:

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
• аналогично себя ведет и лампа заряда аккумулятора;
• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

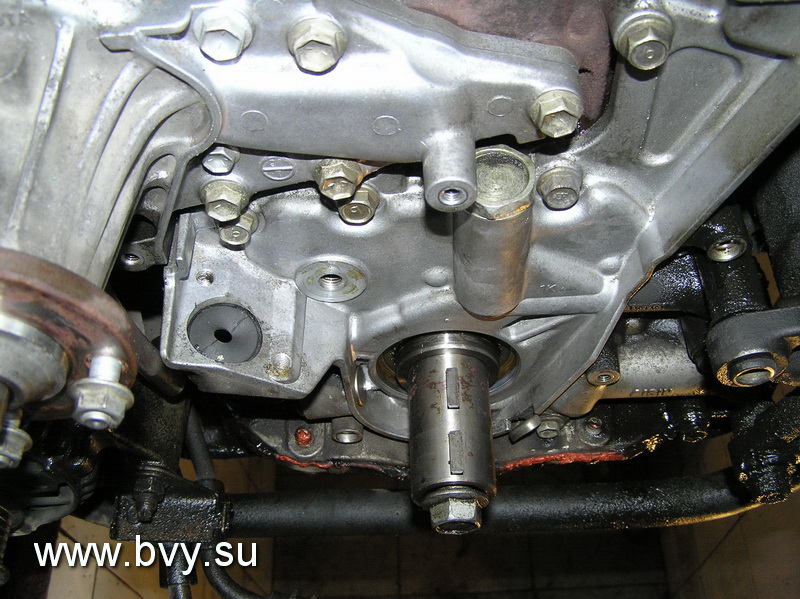

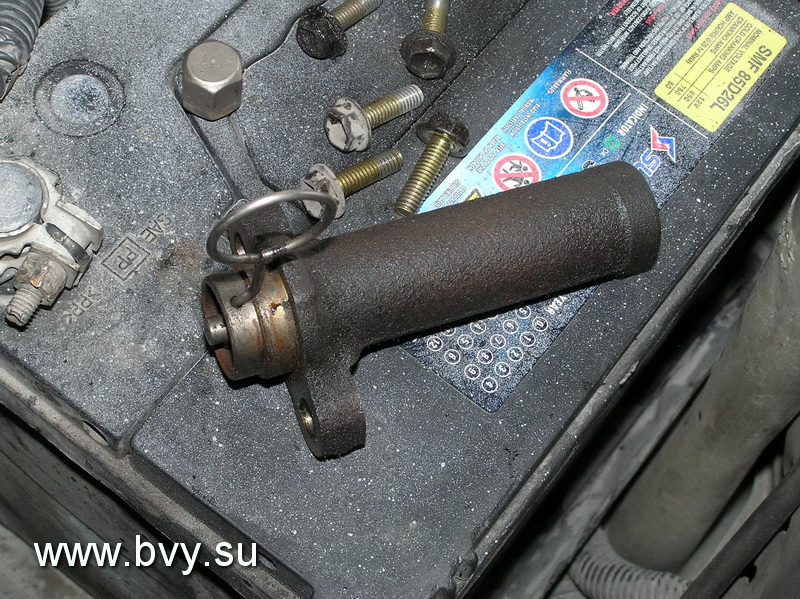

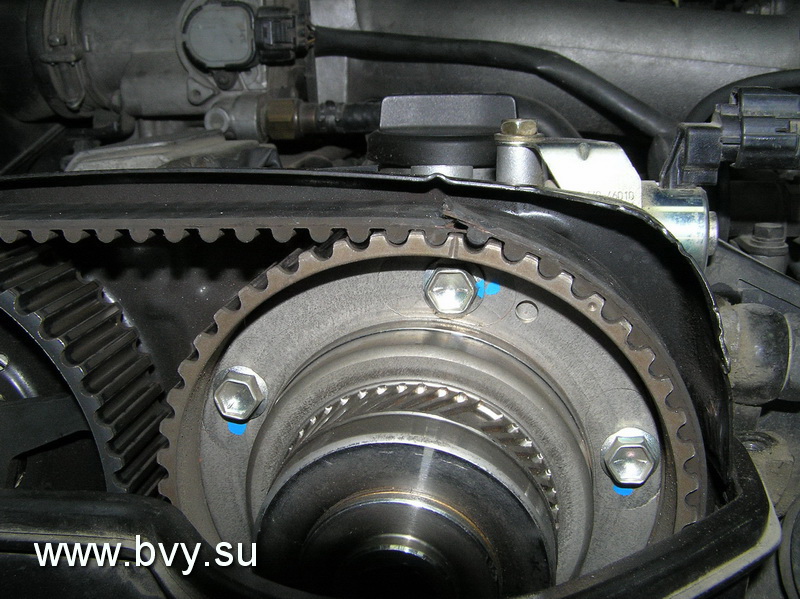

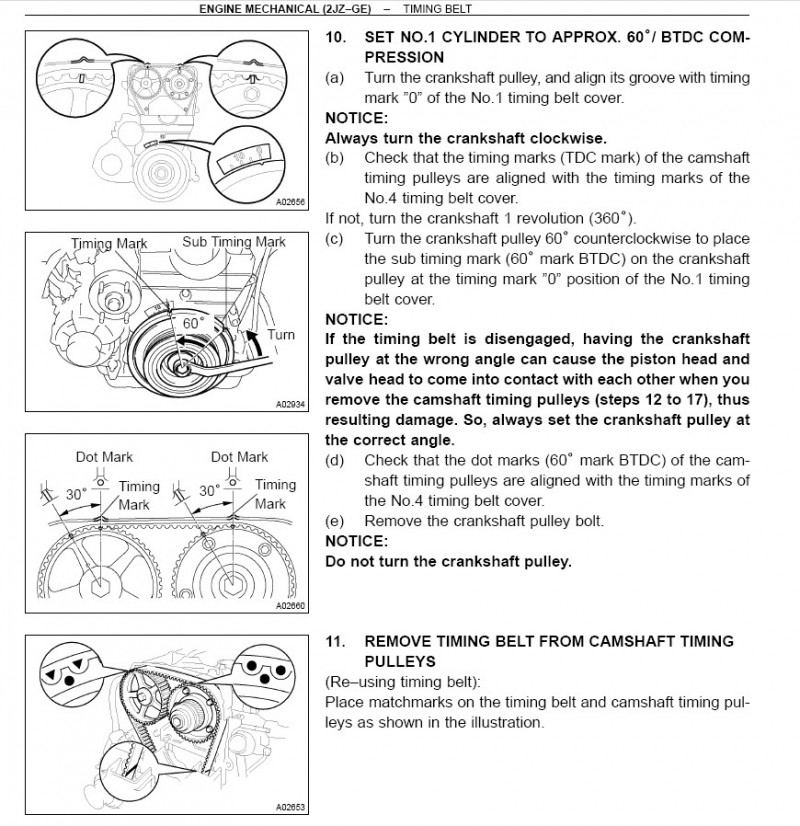

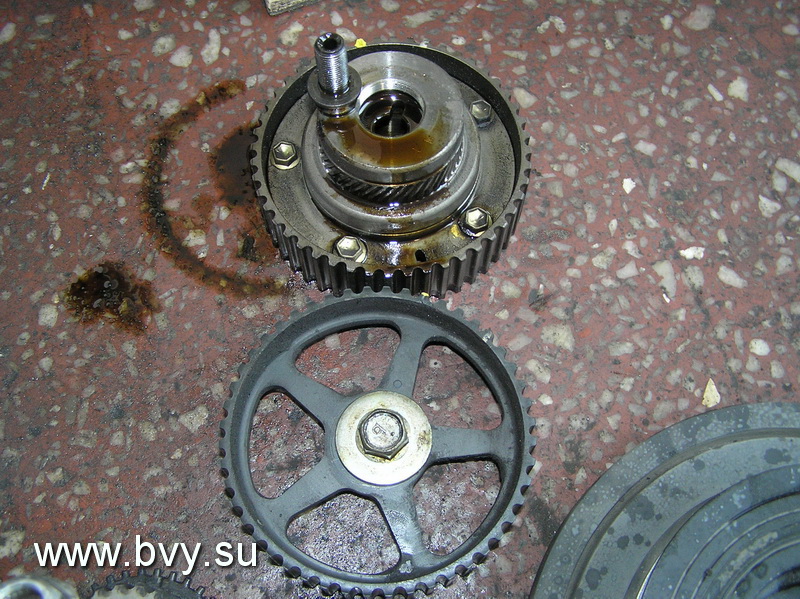

Газораспределение двигатель 1JZ-GE 2JZ-GE.

Смена ремня газораспределения производится через каждые 100 тысяч пробега. Установки и ремня ГРМ проверяют при диагностике. Изначально проверяют отсутствие кодов по распредвалу, затем стробоскопом угол зажигания.

И если есть предпосылки — проверяют метки, физически их совмещая, либо осциллографом по просмотру синхронизации датчиков коленвала и распредвала.

 Смена ремня на моторах 1JZ-GE 2JZ-GE  осуществляется совместно с сальниками роликами и гидравлическим натяжителем. На верхней крышке имеется фото правильного съёма муфты VVT-I . Четко очерченные установочные метки на ремне и на шестернях практически не оставляют шанса неверной установки ремня. При обрыве ремня ГРМ не происходит фатальной встречи клапанов с поршнем. Ниже на фотографиях примеры износа ремня, номер ремня ГРМ, снятые шестерни, установочные метки и гидравлический натяжитель.









О двигателе 1KZ TE TOYOTA

Характеристики двигателя

Значение	Показатель
Объем двигателя, куб.см	2982
Максимальная мощность, л.с.	125 — 145
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	289 (29) / 2000 295 (30) / 2400 295 (30) / 2900 332 (34) / 2000 334 (34) / 2000343 (35) / 2000
Используемое топливо	Дизельное топливо
Расход топлива, л/100 км	5.9 — 13.2
Тип двигателя	рядный, 4-цилиндровый, жидкостное охлаждение, SOHC
Доп. информация о двигателе	распределенный впрыск топлива, OHC
Максимальная мощность, л.с. (кВт) при об./мин.	125 (92) / 3600 130 (96) / 3600 140 (103) / 3600 145 (107) / 3600
Степень сжатия	21.2
Диаметр цилиндра, мм	69 — 96
Ход поршня, мм	103
Нагнетатель	Турбина
Механизм изменения объёма цилиндров	нет
Привод клапанов	SOHC
Количество клапанов на цилиндр	2
Система старт-стоп	нет

Добрый день Вам дорогие друзья ! Сегодня речь пойдет о знаменитом и легендарном двигателе, турбо-дизеле как 1KZ-TE, который собирался на заводах корпорации TOYOTA , в период с 1993 по 2006 года. Блок двигателя 1KZ-TE четырех цилиндровый, с объемом 3982 куб. см. и мощностью 130 — 145 л.с. был изготовлен из чугуна и оборудован двумя балансирными валами. Внутри движка, был установлен коленчатый вал с поршневым ходом 103 мм, диаметр поршней составил 96 мм.

Электронный блок управления турбо-дизеля 1KZ-TE, получает информацию от многочисленных, встроенных датчиков, контролирующих положение дроссельной заслонки, рулевого управления, кондицию впускной температуры, впускного давления и прочее, мгновенно реагирующий, добиваясь оптимальных параметров работы двигателя.

«Умные» датчики так же анализируют условия окружающей среды:

уровень влажности;

атмосферное давление;

температуру воздуха.

Диаметр впускных клапанов составляет 42,5 мм, выпускных — 37 мм, толщина стержня клапана составляет — 8 мм, которые требуют постоянной регулировки после каждых пройденных 40 000 км.

Обрабатывая полученные данные, электронный блок управления планирует открытие дроссельной заслонки, регулирует температуру жидкости в системе охлаждения и другие процессы.

В силовой установке 1KZ-T, в отличие от 1KZ-TE, установлен механический топливный насос высокого давления. Мощность первого, демонстрирующая количество работы за определенный промежуток времени, составляет 125 л.с. при 4000 об/мин, второго — 130 л.с при 3600 об/мин. Крутящий момент в первом случае — 287 Нм при 200 об/мин, во втором — 332 Нм при тех же оборотах. Мощные версии силового агрегата 1KZ-TE «упакованы» интеркулером. В связи с этим, мощность возросла до 140 л.с., а в модификации с электронной педалью газа — до 145 л.с. Такие технические характеристики помог достичь турбокомпрессор TOYOTA CT12B, способный надуть до отметки 0,8 бар.

Высококачественная силовая установка 1KZ способна выдержать длительную эксплуатацию в довольно экстремальных условиях и устанавливалась на крупные пикапы, внедорожники и микроавтобусы концерна TOYOTA, такие как:

с 1993 г. по 1996 г. на Land Cruiser Prado J70;

с 1996 г. по 2002 г. на Land Cruiser Prado J90;

с 2002 г. по 2006 г. на Land Cruiser Prado J120;

с 1993 г. по 1995 г. на 4Runner N120;

с 1995 г. по 2002 г. на 4Runner N180;

с 2002 г. по 2006 г. на 4Runner N210;

с 1997 г. по 2002 г. на Hilux N140;

с 1993 г. по 2004 г. на HiAce H100.

Дизели концерна TOYOTA серии 1KZ практически не ломаются, но плохие дороги, низкий уровень сервиса, некачественные ГСМ способны «убить» двигатель любой надежности и долговечности:

Перегрев грозит фатально обернуться для головки блока цилиндров, причиной которому может послужить загрязненный радиатор, вышедшая из строя вискомуфта, неработающий термостат или навернувшаяся помпа.

Ремень ГРМ не обладает особой долговечностью, при прохождении 100 000 км возможен его обрыв, что влечет за собой деформацию клапанов. Замена ремня строго по регламенту.

Важно контролировать уровень охлаждающей жидкости. Двигатель внутреннего сгорания – это сердце автомобиля

От его технических показателей зависят скорость Вашего автомобиля, динамика разгона, расход ГСМ и стоимость сервисного обслуживания. При правильном обслуживании и своевременном проведении ТО, двигатель 1KZ-TE будет просто не убиваем и подарит вам долговечный срок службы до 1000 000 км. пробега

Двигатель внутреннего сгорания – это сердце автомобиля. От его технических показателей зависят скорость Вашего автомобиля, динамика разгона, расход ГСМ и стоимость сервисного обслуживания. При правильном обслуживании и своевременном проведении ТО, двигатель 1KZ-TE будет просто не убиваем и подарит вам долговечный срок службы до 1000 000 км. пробега.

Всем спасибо друзья и до скорых встреч…!
